Jak łączyć szkło z drewnem w balustradach i zadaszeniach bez osłabiania konstrukcji

Drewno wykorzystywane w domowych konstrukcjach nieustannie reaguje na warunki otoczenia. Pod wpływem wahań wilgotności i zmian temperatury materiał ten pęcznieje lub kurczy się, a jego wymiary mogą zmieniać się o kilka procent w skali roku. Z kolei tafle szklane pozostają całkowicie sztywne i wykazują dużą wrażliwość na naprężenia ścinające. Próba sztywnego połączenia tych dwóch skrajnie różnych surowców zazwyczaj kończy się niepowodzeniem. Brak odpowiedniej kompensacji ruchów prowadzi bezpośrednio do pęknięć na krawędziach tafli. Tego rodzaju układy materiałowe spotyka się bardzo często w nowoczesnym budownictwie. Architekci chętnie wprowadzają je na wewnętrznych klatkach schodowych, zewnętrznych balkonach oraz w postaci zadaszeń montowanych na drewnianych belkach nośnych. Każda z tych lokalizacji stawia przed wykonawcą zupełnie inne wymagania techniczne i wymusza ostrożne planowanie detali.

Wpływ wilgotności i gatunku na bezpieczeństwo układu

Sukces całego przedsięwzięcia zależy w pierwszej kolejności od parametrów samej więźby lub konstrukcji nośnej. Zgodnie z normą PN-B-03150 wilgotność drewna konstrukcyjnego w zamkniętych i ogrzewanych pomieszczeniach musi utrzymywać się poniżej osiemnastu procent. W przypadku realizacji zewnętrznych dopuszcza się przedziały rzędu piętnastu do dwudziestu procent, jednak wymaga to uprzedniej i starannej impregnacji. Znaczenie ma również sam gatunek wybranego surowca. Twardsze odmiany dębu lub buka wykazują mniejszą skłonność do odkształceń niż stosowana powszechnie sosna czy świerk. Aby słupki balustradowe mogły bezpiecznie przenosić obciążenia wiatrem i ciężarem własnym szyb, elementy drewniane powinny mieć minimum pięćdziesiąt milimetrów grubości.

Przy tak zróżnicowanej pracy materiałów stosowanie kleju jako jedynego spoiwa jest poważnym błędem sztuki budowlanej. Preparaty chemiczne, w tym elastyczne silikony montażowe, pełnią w takich układach wyłącznie funkcję uszczelniającą lub pomocniczą. Główne ciężary muszą przejąć okucia mechaniczne, które bezpiecznie separują oba surowce. Właściwie zaplanowane mocowanie szkła do drewna opiera się na aluminiowych profilach lub stalowych uchwytach, co skutecznie kompensuje różnice w rozszerzalności termicznej. Użycie profili dystansowych pozwala stworzyć bufor, w którym drewno może swobodnie pracować bez wywierania zgubnego nacisku na kruchą taflę.

Porównanie technik montażowych i detale wykonawcze

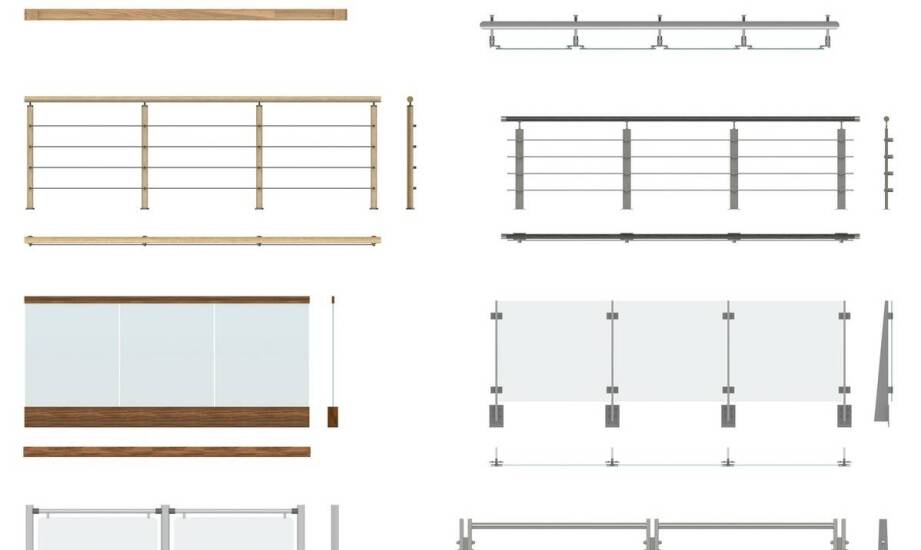

Obecnie stosuje się trzy główne metody łączenia, które różnią się sposobem rozkładania naprężeń i łatwością późniejszego serwisu. Pierwszą z nich są rotule, czyli punktowe uchwyty ze stali nierdzewnej. Mocowania punktowe pozwalają na minimalne ruchy tafli i ułatwiają ewentualny demontaż pojedynczych elementów po latach użytkowania. Wymagają one jednak niezwykle precyzyjnego wywiercenia otworów w szkle i idealnego wypoziomowania słupków. Drugą opcją są liniowe profile o przekroju liter U lub L. Taka listwa montażowa chwyta krawędź szyby na całej jej długości. Rozwiązanie to znacznie lepiej rozprasza siły nacisku, ale wymiana uszkodzonego modułu wiąże się z rozebraniem dłuższego fragmentu balustrady. Trzecią drogą są tak zwane spigoty, mocujące dół szyby bezpośrednio do podłoża.

Niezależnie od wybranego systemu, kluczową rolę w zapewnieniu bezpieczeństwa odgrywają niepozorne detale separujące. Dystanse wykonane z gumy lub elastycznych tworzyw sztucznych umieszcza się w szczelinach o szerokości od trzech do pięciu milimetrów. Zapobiegają one bezpośredniemu tarciu i dodatkowo wygłuszają całą konstrukcję. Pod rotulami stosuje się również specjalne podkładki. Chronią one miękkie włókna drewna przed miażdżeniem pod wpływem silnego dokręcania śrub. Wykonawcy często popełniają błędy właśnie na etapie planowania tych szczelin dylatacyjnych. Brak miejsca na pracę materiału, podparcie krawędzi szyby na zbyt krótkim odcinku oraz zignorowanie zbyt wysokiej wilgotności startowej to najczęstsze przyczyny awarii. Uwięziona woda powoduje szybkie pęcznienie słupków, co przy grubościach szkła rzędu ośmiu do dwunastu milimetrów kończy się pęknięciem materiału hartowanego.

Prawidłowe zestawienie sztywnych tafli z naturalnym surowcem wymaga dogłębnego zrozumienia fizyki budowli. Takie rozwiązanie ma pełne uzasadnienie we wnętrzach, gdzie warunki klimatyczne są stabilne, a obciążenia wiatrem w ogóle nie występują. Przykładem mogą być eleganckie klatki schodowe w domach jednorodzinnych lub reprezentacyjnych biurach. W przypadku trudniejszych warunków zewnętrznych projektanci często decydują się na uproszczenie konstrukcji i rezygnację z wielkogabarytowych przeszkleń na rzecz mniejszych modułów. Realizację takich wymagających projektów warto opierać na sprawdzonych praktykach inżynieryjnych. Działająca w województwie łódzkim firma ALT Arkadiusz Ługowski, znana pod marką Forglass, wdraża systemy kompensacyjne i profile dystansowe w konstrukcjach łączących oba te materiały. Odpowiednio dobrane okucia i zachowanie reżimu technologicznego pozwala utrzymać wieloletnią trwałość układu bez ryzyka powstawania groźnych naprężeń.
