Dlaczego masa elementów z drewna klejonego wymaga planu podpór tymczasowych przed usztywnieniem konstrukcji

Masa dużych elementów konstrukcyjnych staje się wyzwaniem nie tyle na etapie ich transportu ciężarowego, ile w kluczowych momentach montażu na placu budowy. Zanim szkielet budynku lub więźba dachowa uzyskają docelową stateczność przestrzenną, każdy zamontowany detal pracuje niezależnie, przenosząc wyłącznie własne obciążenia. Wielkogabarytowe podciągi, krokwie i wiązary ważą nierzadko po kilkaset kilogramów. Ich niekontrolowane ugięcie pod wpływem praw fizyki często prowadzi do przesunięć ułamków milimetrów, które na długości kilkunastu metrów przeradzają się w poważne deformacje całej bryły. Bezpieczne pozycjonowanie potężnych przekrojów wymaga precyzyjnie opracowanego planu podpór tymczasowych. Wyklucza to poleganie na przypadku podczas wznoszenia szkieletu i zabezpiecza inwestycję przed kosztownymi korektami.

Przeczytaj również: Dlaczego centralne uzdatnianie wody w domu i firmie wymaga analizy, montażu oraz późniejszego serwisu

Fazy montażu wrażliwe na ugięcia przed usztywnieniem konstrukcji

Najbardziej krytyczne etapy prac ciesielskich obejmują podnoszenie dźwigiem i ustawianie belek na głównych punktach podparcia, zanim wykonawcy zamkną ostateczne połączenia węzłowe oraz zamontują poszycie usztywniające. W początkowej fazie budowy dachu konstrukcja absolutnie nie zachowuje się jak jednorodna tarcza. Oznacza to, że każdy poziomy lub skośny filar samodzielnie stawia opór siłom grawitacji. Brak wiatrownic i skratowań roboczych w trakcie wznoszenia więźby dachowej znacząco podnosi ryzyko złożenia się nieusztywnionych modułów. Siły ścinające i gnące działają wtedy najmocniej na pojedyncze złącza, które bez dodatkowego podparcia mogą ulec mechanicznemu uszkodzeniu.

Przeczytaj również: Serwis klimatyzacji: jakie są objawy, które mogą świadczyć o potrzebie serwisu?

Podczas opuszczania zawiesia dźwigu zachowuje się szczególną ostrożność. Zanim ciężar zostanie całkowicie przeniesiony na docelowe ściany nośne, słupy lub murłaty, drewno stabilizuje się przed niepożądanym skręcaniem. Materiał klejony warstwowo cechuje się znacznie większą stabilnością wymiarową niż surowe drewno lite i wykazuje dużo mniejszą tendencję do wypaczania, jednak ze względu na duży ciężar własny nadal wymaga asekuracji. Ugięcie nieusztywnionej belki utrudnia precyzyjne spasowanie zamków ciesielskich, co jest niezwykle istotne w przypadku nowoczesnych systemów docinanych maszynowo. W praktyce zakładu Tom-drew, zajmującego się od kilkudziesięciu lat obróbką CNC oraz wznoszeniem szkieletów, stabilizowanie podciągów na stemplach stanowi naturalny krok przed trwałym zablokowaniem połączeń. Zabezpieczenie geometrii dachu na tym krótkim etapie gwarantuje późniejszą bezproblemową instalację całego pokrycia.

Przeczytaj również: Jak stworzyć harmonijną kompozycję z tulipanami i innymi kwiatami?

Parametry belek a plan podparcia i ryzyko wczesnego demontażu

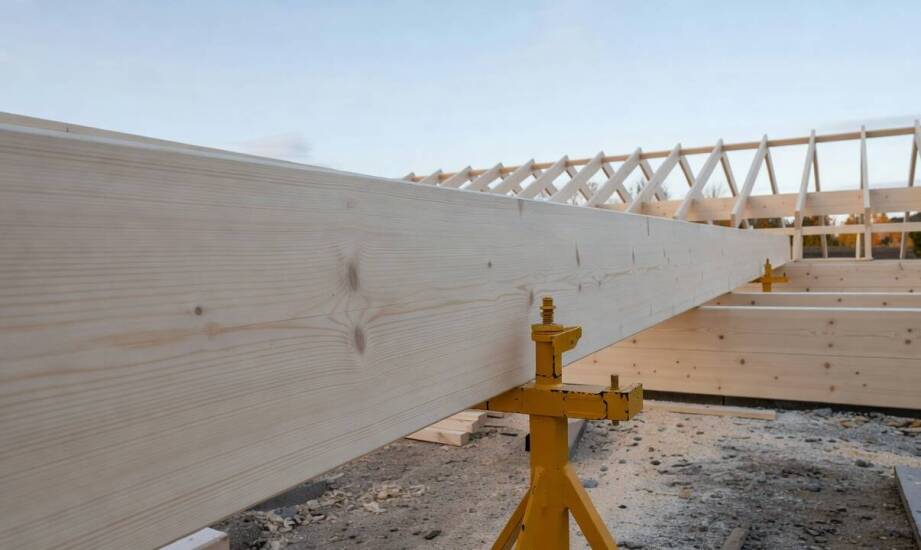

Fizyczne wymiary wznoszonych modułów bezpośrednio wpływają na konieczność zagęszczenia siatki stempli. Szacując zapotrzebowanie na sprzęt podpierający i określając ciężar drewna klejonego, projektanci przyjmują uśrednioną gęstość materiału BSH na poziomie 450–490 kg/m³. Standardowa belka dachowa o przekroju 80 × 160 mm przy długości 13 metrów osiąga wagę około 75 kilogramów. Przy znacznie potężniejszych podciągach, takich jak 140 × 600 mm, waga jednego metra bieżącego przekracza 37 kilogramów. Trzynastometrowy element tego typu generuje punktowe obciążenie bliskie pół tony, co całkowicie zmienia podejście do logistyki na placu budowy i wymusza rozplanowanie gęstego rzędu podpór.

Podręczniki ciesielskie podają czasem przykładowe wartości wskazujące, że lżejsze sekcje podbija się stemplami orientacyjnie co 3–4 metry, podczas gdy masywne podciągi wymagają asekuracji co 1,5–2 metry. Tego typu schematy stanowią jednak wyłącznie ilustrację poglądową, a nie uniwersalną regułę wykonawczą. Ostateczna liczba, nośność sprzętu oraz dokładny układ stempli zawsze wynikają z indywidualnego projektu budowlanego. Inżynier każdorazowo wykonuje precyzyjne obliczenia uwzględniające rozpiętość, obciążenia stałe i siły wiatru, aby wykluczyć ugięcia przekraczające dopuszczalne normy. Próba przenoszenia szablonowych odstępów na skomplikowany układ dachu często kończy się poważnymi błędami w sztuce budowlanej.

Przedwczesne usunięcie stemplowania, przeprowadzone zanim szkielet zyska sztywność poprzez nabicie pełnego deskowania lub płyt poszycia, przynosi dotkliwe straty. Pozbawienie konstrukcji podparcia mocno przeciąża niedokończone złącza, prowokując skręcanie belek wokół własnej osi. Przekłada się to bezpośrednio na nierówne oparcie elementów na płatwiach, co generuje opóźnienia i trudności podczas układania kolejnych warstw izolacji termicznej. Często bywa tak, że belka odkształcona w fazie montażu zachowuje zmienioną formę na stałe, drastycznie obniżając margines bezpieczeństwa nośności całego układu.

Planowanie tymczasowych stempli i skratowań roboczych to jeden z najbardziej wymagających technicznie etapów budowy konstrukcji z użyciem drewna BSH. Zrozumienie mechaniki współpracy poszczególnych elementów przed ich docelowym połączeniem w sztywną tarczę eliminuje ryzyko odkształceń. Konsekwentne stosowanie się do wyliczonych przez konstruktora rozstawów podparcia zapewnia ostateczny sukces inwestycji. Dach wzniesiony z poszanowaniem zasad statyki zachowuje rygorystyczną geometrię i bez trudu przenosi wieloletnie obciążenia eksploatacyjne.
